一、概述
1.1主要用途及適用范圍
經濟型扭矩測試儀是用于檢測和測試及校準各種扭矩的精密計量儀器，用于檢測和校正各種電動螺絲批、扭矩起子、扭矩扳手，各種產品涉及擰緊力的測試，零件扭轉破壞性試驗等。廣泛應用于電氣制造、機械制造、汽車輕工、專業科研和檢測等行業。
1.2 產品特點
1.2.1 精度±1%。
1.2.2 四種單位：N.m、kgf.cm、ft.lbf、in.lbf。
1.2.3 測試模式有峰值保持、第一峰值與實時模式。
1.2.4 USB通訊功能，數據格式采用Modbus通訊。
1.2.5 可預設時間自動關機。
1.2.6 蜂鳴器及LED燈警示。
1.2.7 預設目標值功能：可預設目標值和目標值公差范圍。
1.3產品規格參數
|
型號 |
單位 |
ANL-1B |
ANL-2B |
ANL-5B |
ANL-10B |
ANL-20B |
|
扭矩測 量范圍 |
N.m |
0.1000~1.0000 |
0.200~2.000 |
0.500~5.000 |
1.000~10.000 |
2.00~20.00 |
|
kgf.cm |
1.0197~10.197 |
2.039~20.39 |
5.098~50.98 |
10.197 ~101.97 |
20.39~203.9 |
|
|
ft.lbf |
0.07375~0.7375 |
0.1475~1.475 |
0.3687~3.687 |
0.7375~7.375 |
1.475~14.75 |
|
|
in.lbf |
0.8850~8.850 |
1.770~17.70 |
4.425~44.25 |
8.850~88.50 |
17.70~177.0 |
|
|
分度值 |
N.m |
0.0001 |
0.001 |
0.001 |
0.001 |
0.01 |
|
kgf.cm |
0.001 |
0.01 |
0.01 |
0.01 |
0.1 |
|
|
ft.lbf |
0.0001 |
0.001 |
0.001 |
0.001 |
0.01 |
|
|
in.lbf |
0.001 |
0.01 |
0.01 |
0.01 |
0.1 |
|
|
精度 |
±1% |
|||||
|
傳輸功能 |
支持USB傳輸 |
|||||
|
操作模式 |
第一峰值/實時模式/峰值保持 |
|||||
|
單位選擇 |
N.m/kgf.cm/ft.lbf/in.lbf |
|||||
|
操作溫度 |
5℃~40℃ |
|||||
|
儲存溫度 |
-20℃~70℃ |
|||||
|
濕度 |
無凝露可到90% |
|||||
|
電源 |
7.4V鋰電池 |
|||||
|
充電器 |
輸入：AC 220V 50HZ 輸出：DC 12V 300/500mA |
|||||
|
重量（Kg） |
1.58 |
|||||

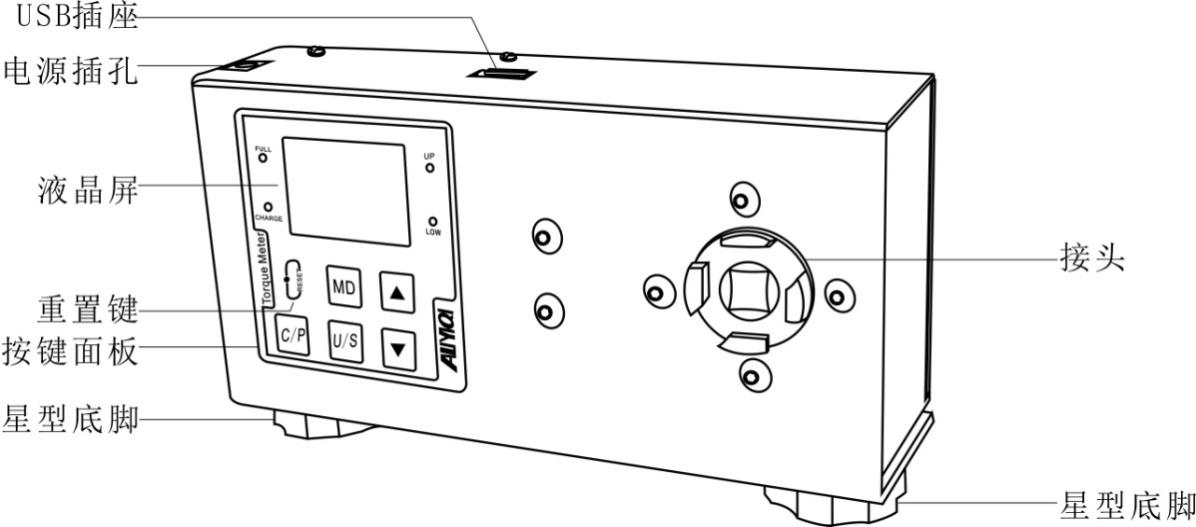

二、產品整體結構

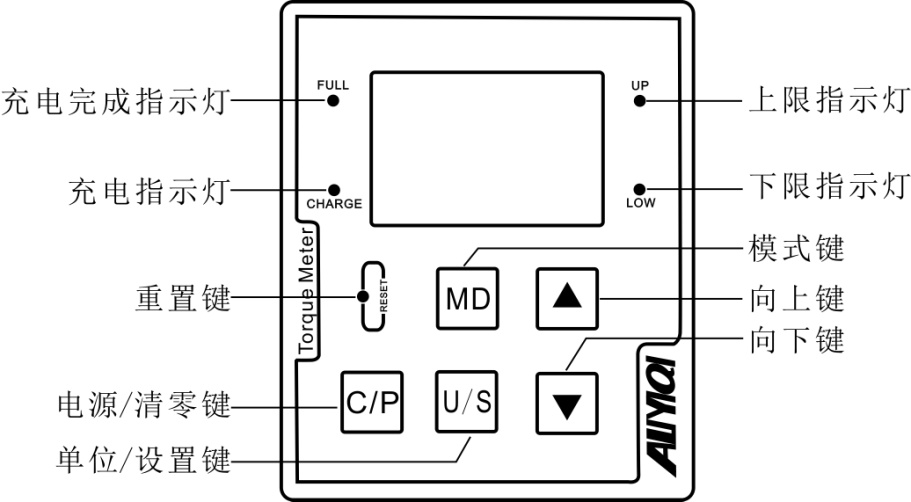

三、菜單功能簡介

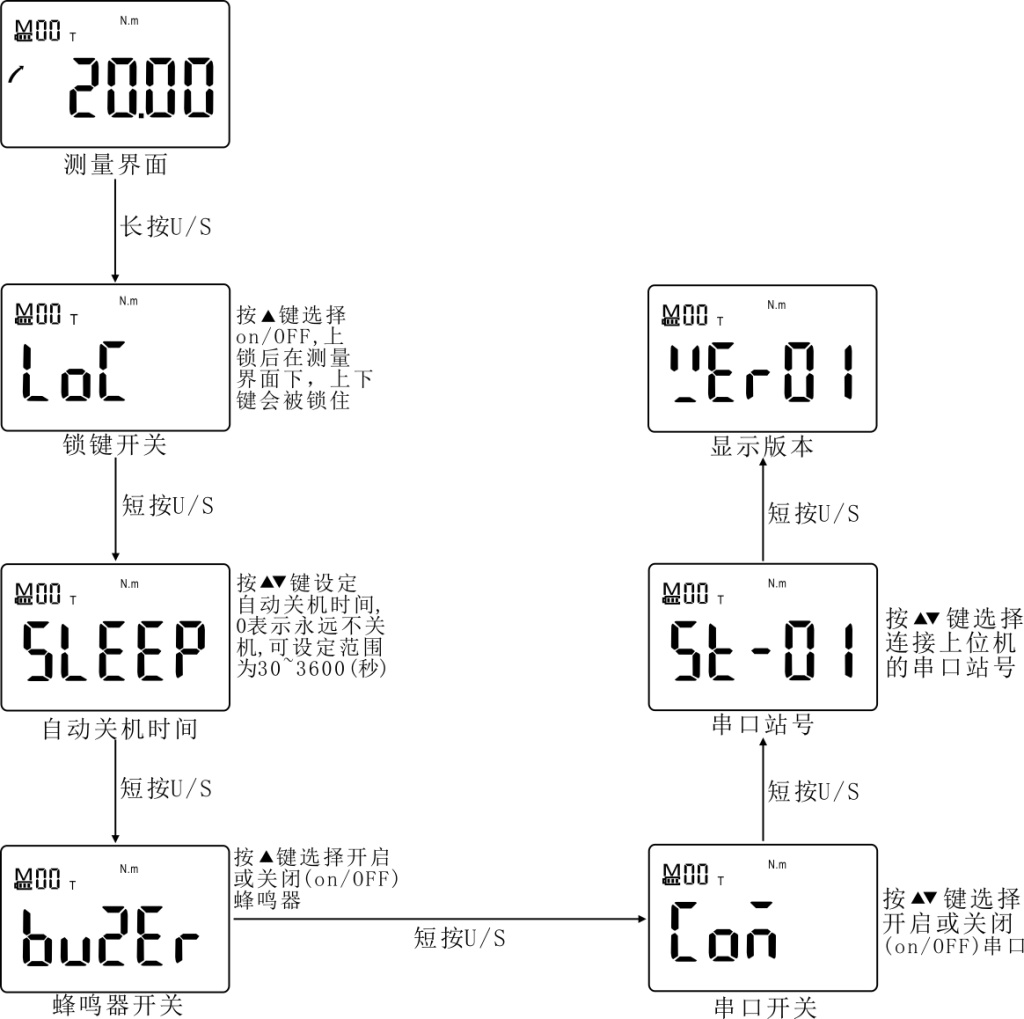

3.1系統功能設置

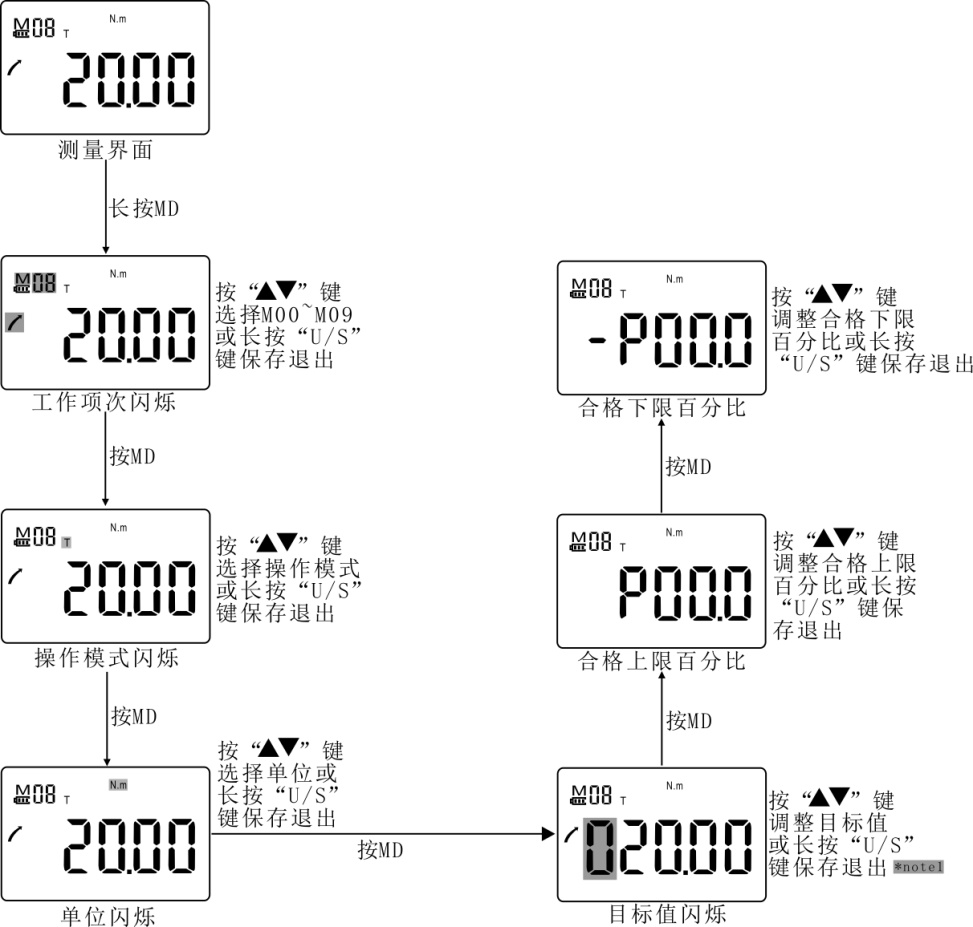

3.2 預設工作項設置
*NOTE1：目標值若設為滿量程（例如滿量程為20）時，上限百分比無法設置，目標值數值需在上限值和下限值之間。

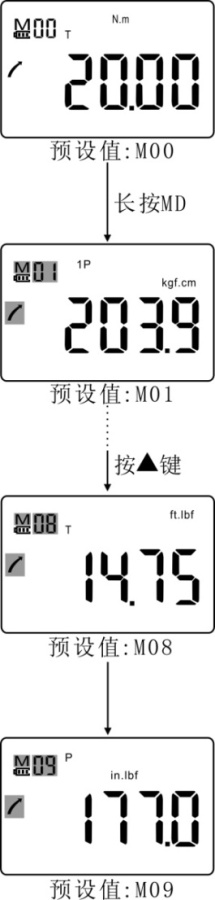

3.3 選擇預設工作項

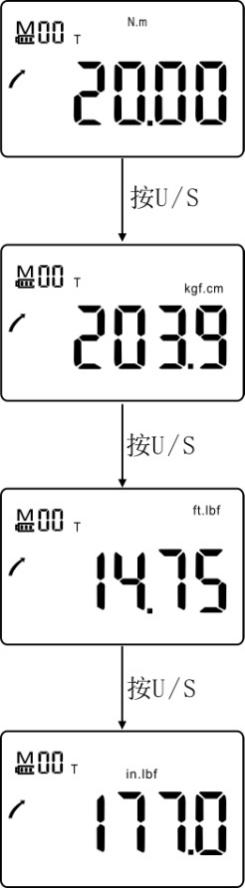

3.4 選擇扭矩單位
3.5實時模式操作步驟
*Note1:當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。
*Note2:當施力扭矩值到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。
*Note3:當施力扭矩值超出上限值時，“UP”綠燈長亮。
*Note4:當施力扭矩值超出滿量程120%時，“UP”綠燈長亮。

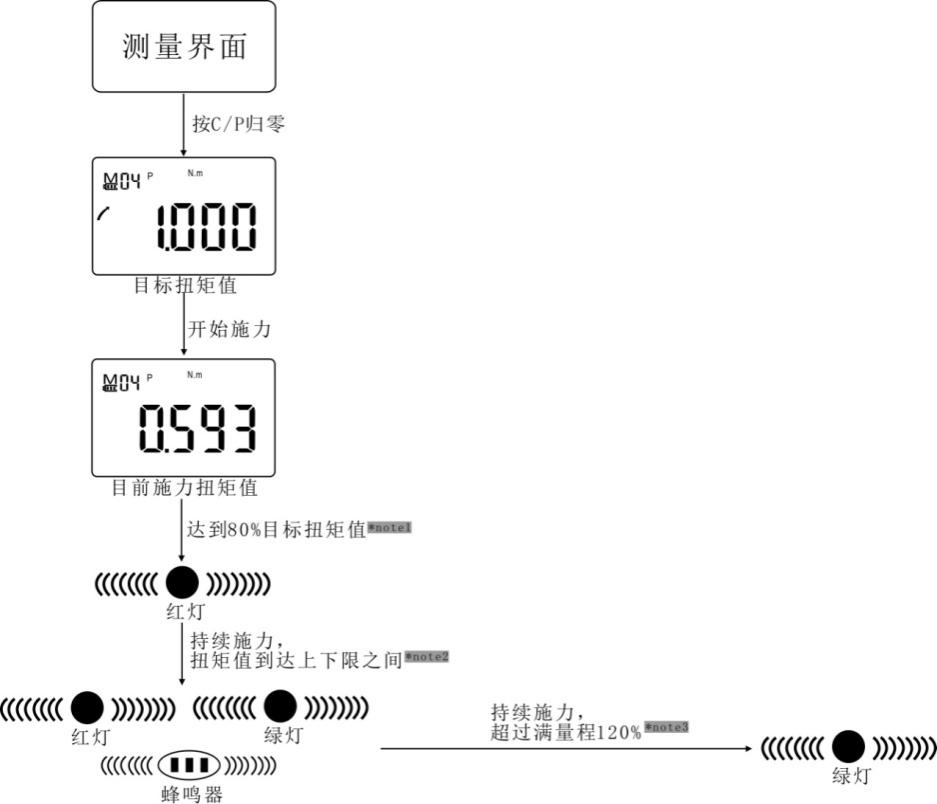

3.6峰值模式操作步驟
*Note1:當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。
*Note2:到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。
*Note3:扭矩值超出上限值時，“UP”綠燈長亮。
*Note4: 超出滿量程120%時，“UP”綠燈長亮。
3.7第一峰值模式操作步驟
*Note1:：當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。
*Note2:到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。
*Note3:扭矩值超出上限值時，“UP”綠燈長亮。
*Note4：超出滿量程120%時，綠燈長亮。
四、通信
為方便客戶通信便利的需要，儀器采用Modbus協議與上位機通信。用戶可以采用儀器上位機軟件(非標配)通信，也可以采用modbus通用軟件與儀器通信。
通信格式如下：
實時數據： Modbus 3x 地址: 00 32BIT Float
量程： Modbus 3x 地址: 02 32BIT Float
工作模式單位： Modbus4x 地址02 16BIT BIT 高8位工作模式低8位單位
五、保養及存儲
5.1、為了維持良好精度，建議大約每一年需要重新校正一次。
5.2、使用超過滿量程值可能會造成本產品損壞或喪失精度（超過滿量程扭矩值110%）。
5.3、不要把扭矩測試儀當做敲擊工具使用。
5.4、使用前請確定各組件已正確連接。
5.5、請勿重壓LCD屏幕。
5.6、請勿使用有機溶劑清潔測試儀，如酒精或是油漆稀釋劑。
5.7、請勿使用未經許可的插座或配件。
5.8、請勿試圖拆卸或修理此測試儀，否則可能損壞測試儀。
5.9、在不使用測試儀時，此產品應存放在適當的位置。
5.10、不要用潮濕的手觸摸電源插頭，以避免造成觸電之可能。
五、隨機附件
|
1 |
經濟型扭矩測試儀 |
1臺 |
|
2 |
緩沖器 |
1套 |
|
3 |
電源適配器 |
1個 |
|
4 |
使用說明書 |
1本 |
|
5 |
產品檢查證明書 |
一份 |
|
6 |
產品合格證保修卡 |
一張 |
|
7 |
M3內六角扳手 |
1把 |
